・開発環境その他諸々

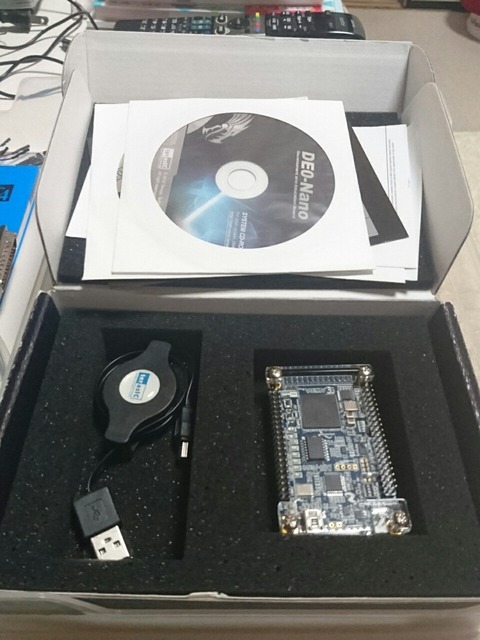

    今回使用したFPGAはDE0 nanoです。

(MK84さん。ありがとうございます!)

    開発環境はquartus 16.0 lite版です。

    ハードウェア言語はverilog HDLです。

で、今回はnucleoで行っていたov7670とLCDで画像表示するのをFPGAでチャレンジしてみました。


今回使用した8bitパラレルインタフェースのST7735

あと、OV7670

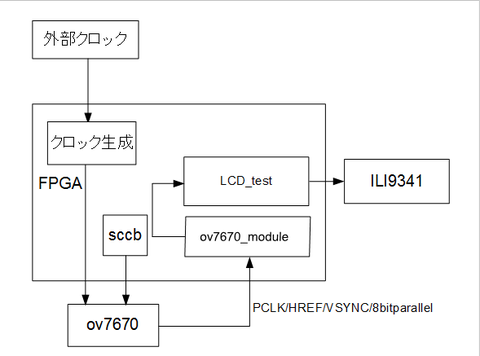

こんなかんじの構成にしました(ガバガバ構成ですいません)
2016-10-23


構成を見ていただいてわかる通り今回はVRAMは使用しておらず、随時画素データをLCDに出力する形になっております。

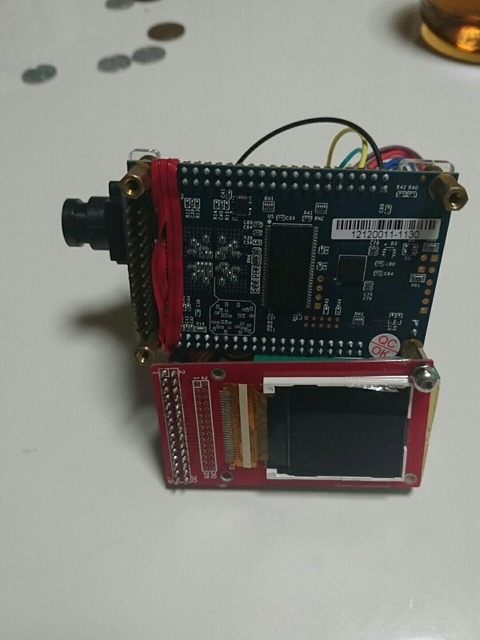

とりあえず積んだ結果こうなりました()

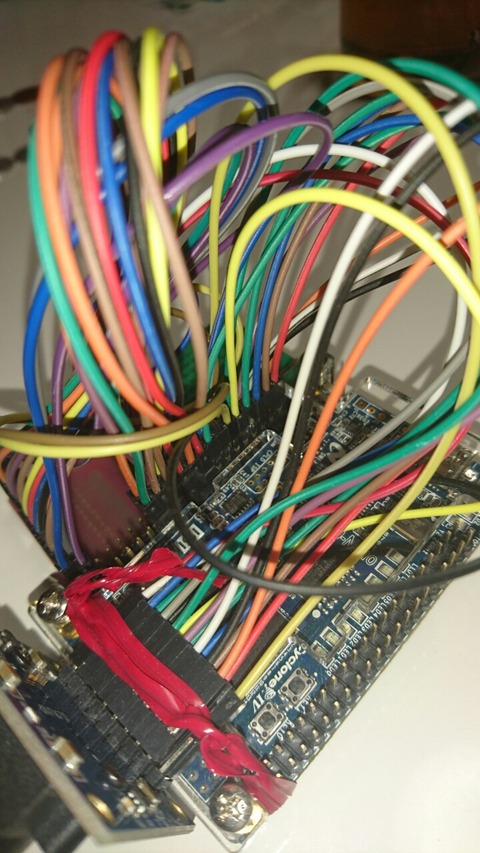

FPGAはピン配置が本当に自由自在なのでとても気持ち良く配線することができます!

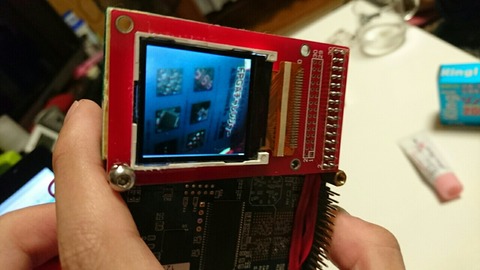

こんな感じで表示することができました


プログラムと動画のURLを置いておきます。
プログラム

動画


ハードウェア言語…マイコンばっかりやって来た僕にとっては、なかなか慣れないものですね…


今後はSDRAMを使用して本格的な画像処理をやって行こうとおもいます。ではまた!
